Превращение потерь конденсата в возможность повышения эффективности использования пара по всей системе
В США проведён аудит паровой системы больницы Atrium Health Cabarrus с выявлением скрытых потерь энергии и разработкой плана ремонта.
🇺🇸 США: Компания APM Steam провела комплексную оценку распределительной системы пара в медицинском учреждении Atrium Health Cabarrus. Основное внимание было уделено эффективности возврата конденсата и работе 22 установок возврата конденсата. Как отмечает Том Гроссо, руководитель эксплуатации объекта, ранее персонал сталкивался с выходом из строя паровых ловушек, пропуском пара в резервуары возврата, перегоранием уплотнений насосов конденсата и проблемами с давлением в баках. Также отмечался высокий процент отказов клапанов управления паром в мгновенных водонагревателях.
Аудит выявил системные проблемы, связанные с развитием инфраструктуры больницы: изменения в конфигурации котельной привели к тому, что некоторые компоненты работали по устаревшим параметрам давления, а документация была неполной. Эксперты обнаружили утечки энергии и воды, отсутствие или неправильную установку расходомерных клапанов и манометров, работу насосов вне оптимальных режимов, кавитацию и вышедшие из строя узлы. Это приводило к повышенному расходу топлива, воды и химикатов для обработки подпиточной воды, а также к риску превышения местных нормативов по температуре сброса.

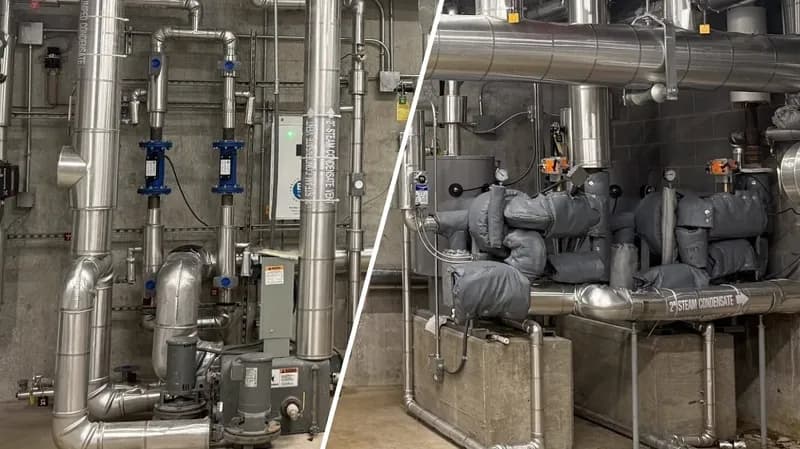

В результате был разработан комплексный план ремонта, включающий замену паровых ловушек, очистку теплообменников, замену изолирующих клапанов, ремонт редукционных клапанов давления (PRV) и модернизацию установок возврата конденсата. Ключевым решением стала установка электрической установки возврата конденсата для преодоления ограничений по давлению и высоте подъёма, что позволило восстановить баланс системы. Также предусмотрена замена неправильно подобранных станций PRV и улучшение теплоизоляции трубопроводов.
Ожидаемый экономический эффект от реализации плана составляет около 144 949 долларов США в год за счёт снижения энергопотребления. Из этой суммы 10 300 долларов напрямую связаны с улучшениями в системе возврата конденсата. Общий прогнозируемый объём сэкономленной энергии оценивается в 79 177 термов (около 23,3 ГДж) в год. Возврат конденсата позволяет вернуть в котёл воду с сохранённой тепловой энергией, исключая необходимость нагрева холодной подпиточной воды и её химической обработки, что критически важно для энергоэффективности крупных медицинских объектов.
