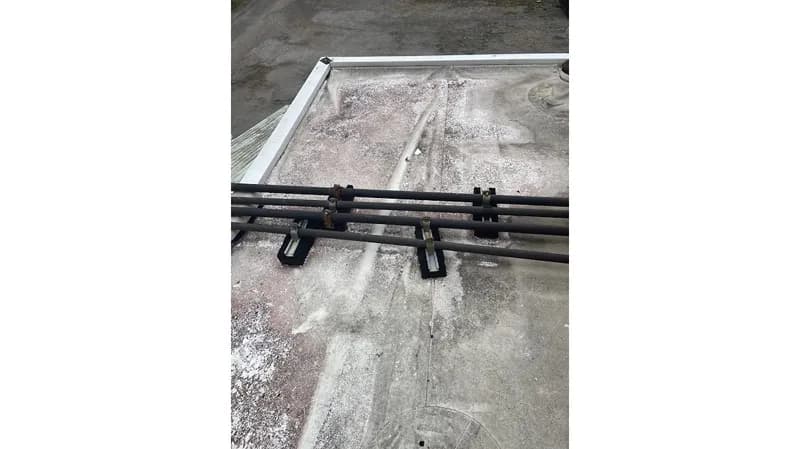

Как правильно поддерживать трубки ACR
🇺🇸 США: Эксперты Heatcraft Refrigeration Products опубликовали техническое руководство по правильному креплению трубопроводов систем кондиционирования и холодильного оборудования (ACR). Неправильная установка опор является одной из частых причин микротечей хладагента, разрывов труб и преждевременного выхода компрессоров из строя.
Ключевым аспектом является баланс между жёсткой фиксацией и допустимой подвижностью для компенсации термического расширения и вибраций. Для предотвращения контакта металла с металлом, который приводит к износу медных трубок, необходимо использовать амортизирующие хомуты (cushion clamps) или эластомерные вставки. Стандартные металлические хомуты без демпфирующих элементов создают трение, которое со временем истончает стенки труб.
Критически важно соблюдать нормативы шага крепления горизонтальных участков:
• Трубы диаметром менее 5/8 дюйма (15,9 мм) — не реже чем каждые 5 футов (1,5 м);
• Диаметр от 3/4 дюйма (19 мм) до 1-1/8 дюйма (28,6 мм) — шаг не более 7 футов (2,1 м);
• Диаметр от 1-1/4 дюйма (31,8 мм) и выше — шаг 8–10 футов (2,4–3 м).
Для вертикальных стояков (risers) опора требуется на каждом уровне этажа или каждые 10 футов (3 м), чтобы выдерживать вес столба жидкости. Также рекомендуется устанавливать крепления в пределах 12–18 дюймов (30–45 см) от колена, тройника или изменения направления, а также рядом с фильтрами-осушителями и соленоидными клапанами, чтобы их вес не деформировал трубу.
Особое внимание следует уделять изоляции на всасывающих линиях. Сжатие изоляционного материала внутри стандартного хомута приводит к потере теплового сопротивления (R-value). Для сохранения формы изоляции в точках крепления необходимо использовать жёсткие пластиковые или металлические подставки (pipe shields/saddle inserts), которые равномерно распределяют нагрузку и предотвращают сплющивание утеплителя. Регулярная проверка на наличие ослабленных хомутов или отсутствующих демпфирующих вставок во время сервисных работ позволяет избежать дорогостоящих аварий.
